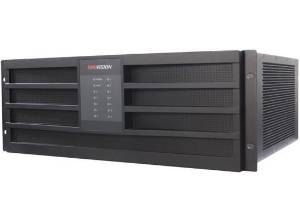

DS-C10S-S09T 小间距LED控制器-郑州监控工程

DS-C10S-S09T 小间距LED控制器-郑州监控工程

产品分类: 视频监控系统

产品品牌: 海康威视

产品型号: DS-C10S-S09T

产品人气: 2256

DS-C10S-S09T小间距LED控制器是新一代基于FPGA的纯硬件图像处理设备。它与传统的控制器相比,拥有全新的系统构架、数据交换体系、数据处理方式和设备结构,系统带宽高,支持多路高清信号的接入和实时处理,是一款性能强大的高端图像处理设备。采用主控板加输入和输出板的结构,使输入输出端口数量和端口类型可以任意配置,能够在多个显示终端上同时显示多个动态画面,...

咨询热线:0371-63551189

产品详情

DS-C10S-S09T小间距LED控制器是新一代基于FPGA的纯硬件图像处理设备。它与传统的控制器相比,拥有全新的系统构架、数据交换体系、数据处理方式和设备结构,系统带宽高,支持多路高清信号的接入和实时处理,是一款性能强大的高端图像处理设备。采用主控板加输入和输出板的结构,使输入输出端口数量和端口类型可以任意配置,能够在多个显示终端上同时显示多个动态画面,主要用于大屏幕拼接显示系统,是系统的核心显示控制设备。


订货型号

机箱系统

名称

型号

4U机箱

DS-C10S-S09T

DS-C10S-S11T

8U机箱

DS-C10S-S22T

输入业务子板

名称

型号

解码板

DS-C10S-SIUT

DVI 输入板

DS-C10S-DI4T

VGA 输入板

DS-C10S-VI4T

HDMI 输入板

DS-C10S-HI4T

DP 输入板

DS-C10S-DPI4T

YPbPr 输入板

DS-C10S-YI4T

BNC 输入板

DS-C10S-BI8T

HDBaseT 输入板

DS-C10S-HDBI4T

输出业务子板

名称

型号

DVI 输出板

DS-C10S-DO4T

VGA 输出板

DS-C10S-VO4T

HDMI 输出板

DS-C10S-HO4T



功能特性

  • 单个信号可以在任意M × N个显示单元上拼接显示,MN均为大于等于1的正整数。

  • 单个信号可以在任意M × N个显示单元上拼接显示,MN均为大于等于1的正整数。

  • 支持VGADVIHDMISDIYPbPrDPHDBaseTIP源多种信号源采集。

  • 解码板支持h.264/h.265/Mpeg4/Mjpeg/HIK264/Smart264/ Smart265编码格式,支持2800W2600w2500W81080P16720P32D1)网络信号解码上墙,且支持本地录像文件回放上墙。

  • 支持单个输出口1/4/9/16画面分割,子窗口全屏切换。(LED模式下不支持)

  • 支持平铺模式,在平铺模式下视频图层扩展至8层。

  • 支持图层叠加,最大支持6个图层,其中包括一个虚拟LED图层和一个底图图层,虚拟LED背景颜色可调,支持LED由右到左滚动,底图分辨率可高达16384 × 8192

  • 用户管理支持信号源与电视墙区域操作权限设置。

  • 内置矩阵功能,可支持单个信号源开多个窗口同时显示。

  • 支持信号开窗、漫游。(平铺模式下不支持)

  • 支持SADP自动搜索IP,重置管理员密码。

  • 支持显示墙连接调整,可以实现客户端虚拟显示墙窗口和控制器输出口任意对应。

  • 客户端提供上墙信号的预览功能,方便用户调用信号。

  • 客户端支持管理16台设备,电视墙最多可显示4个虚拟电视墙。

  • 支持iPad客户端、安卓客户端、WEB控制。

  • 机箱风扇转速根据温度自适应。

  • 支持解码国标码流。

  • 支持电视墙回显,信号源列表预览。

  • 支持无抽帧输出,保证60帧无损输出。

  • 支持小间距LED屏模式和普通屏模式并存。

  • 支持远程互动功能。

  • 支持多种常见分辨率接入,字符叠加,详情可参照下方表格。

  • 兼容无线投屏模块。

  • 支持电视墙镜像功能,可将一个区域的电视墙复制到另一区域。

  • 支持分布式信号采集。

  • 支持LED模式1像素对齐。

  • 支持网络和串口PTZ控制。

  • 支持4K 输出的拼接显示。

  • 本地源场景切换无黑屏,可实现秒切。

  • 支持图像无损采集、传输和显示,保证图像质量,无偏色、色彩溢出、字体模糊等现象。




物理接口

4U机箱

DS-C10S-S09T








1.控制板

包含 USB 接口(预留)、SYNC OUT/IN 接口(预留)、UTP 网口、RS-232 串口

2/3.输入业务板插槽

个输入板槽位,支持 VGADVIHDMIBNCYPbPr、HDBase、SDI及网络信号解码

4.输出业务板插槽

个输出板槽位,支持 DVI/VGA/HDMI 输出

5.电源

包含供电插头以及电源风扇,4U 机箱标配一个电源。机箱要接地,避免静电对设备造成损伤。

6.风扇

风扇不能热插拔,会导致风扇损坏。风扇上有 POWERRUNALARMFAN 四个状态灯,正常工作时只有 RUN 和 POWER 亮,ALARM 灯表示风扇异常,FAN 灯预留。





DS-C10S-S11T



1.控制板

包含 USB 接口(预留)、SYNC OUT/IN 接口(预留)、UTP 网口、RS-232 串口

2/3/4.输入业务板插槽

6个输入板槽位,支持VGA/DVI/HDMI/DP/YPbPr/HDBase/SDI及网络信号解码。

5.输出业务板插槽

5个输出板槽位,支持VGA/DVI/HDMI输出。

6.电源

包含供电插头以及电源风扇,4U 机箱标配一个电源。机箱要接地,避免静电对设备造成损伤。

7.风扇

风扇不能热插拔,会导致风扇损坏。风扇上有 POWERRUNALARMFAN 四个状态灯,正常工作时只有 RUN 和 POWER 亮,ALARM 灯表示风扇异常,FAN 灯预留。



8U机箱







1.控制板

包含 USB 接口(预留)、SYNC OUT/IN 接口(预留)、UTP 网口、RS-232 串口

2/3/4.输入业务板插槽

12个输入板槽位,支持VGA/DVI/HDMI/DP/YPbPr/HDBase/SDI及网络信号解码。

5.输出业务板插槽

10个输出板槽位,支持VGA/DVI/HDMI输出。

6.电源

包含供电插头以及电源风扇,8U 机箱标配双电源实现冗余备份。机箱要接地,避免静电对设备造成损伤。

7.风扇

风扇不能热插拔,会导致风扇损坏。风扇上有 POWERRUNALARMFAN 四个状态灯,正常工作时只有 RUN 和 POWER 亮,ALARM 灯表示风扇异常,FAN 灯预留。



硬件配置槽位数量22(12 个输入板槽位,10 个输出板槽位)
主控板(DS-C10S-MSUT)网络接口1 个 10M/100M/1000M 自适应以太网口USB 接口1 个,USB2.0(预留) RS232 串行接口2 个 级联网口2 个,SYNC OUT/IN(预留)
SDI输入板(DS-C10S-SDI4T)接口及数量4个SDI接口信号输入分辨率720P@25Hz,720P@30Hz,720P@50Hz,720P@60Hz,1080P@25Hz,1080P@30Hz,1080P@50Hz,1080P@60Hz
网络解码板(DS-C10S-SIUT)解码能力单板解码2路800w低帧率,2路600w,2路500W,8路1080P,16路720P或32路D1
DVI输入板(DS-C10S-DI4T)接口及数量4个DVI接口,支持自定义分辨率接入DVI 数字信号输入分辨率720P@50Hz,720P@60Hz,1080P@50Hz,1080P@60Hz,1600×1200@60Hz,1920×1200@60Hz
VGA输入板(DS-C10S-VI4T)接口及数量4 个 VGA 接口 RGB 信号输入分辨率需要DVI转VGA转接头,分辨率: 720P@50Hz,720P@60Hz,1080P@50Hz,1080P@60Hz,1600×1200@60Hz,1920×1200@60Hz
HDMI输入板(DS-C10S-HI4T)接口及数量4 个 HDMI 接口,支持自定义分辨率接入 HDMI数字信号输入分辨率720P@50Hz,720P@60Hz,1080P@50Hz,1080P@60Hz,1600×1200@60Hz,1920×1200@60Hz,3840×2160@30Hz(只第1、3路支持)
DP输入板(DS-C10S-DPI4T)接口及数量4 个 DP 接口,支持自定义分辨率接入 信号输入分辨率720P@50Hz,720P@60Hz,1080P@50Hz,1080P@60Hz,1600×1200@60Hz,1920×1200@60Hz,3840×2160@30Hz(只第1、3路支持)
YPbPr输入板(DS-C10S-YI4T)接口及数量4 个 YPbPr 接口 信号输入分辨率576P@50Hz,480P@60Hz,720P@50Hz,720P@60Hz,1080P@50Hz,1080P@60Hz默认分辨率720P@60Hz
HDBaseT输入板(DS-C10S-HDBI4T)接口及数量4 个 HDBaseT 接口 信号输入分辨率720P@50Hz,720P@60Hz,1080P@50Hz,1080P@60Hz,1600×1200@60Hz,1920×1200@60Hz,3840×2160@30Hz(只第1、3路支持)
DVI输出板(DS-C10S-DO4T)接口及数量4 个 DVI 接口 DVI数字信号输出分辨率1360×768@60Hz,1400×1050@60Hz,1280×720@60Hz,1024×768@60Hz, 1920×1080@60Hz,1920×1200@60Hz
VGA输出板(DS-C10S-HO4T)接口及数量4 个 VGA 接口 RGB信号输出分辨率需要DVI转VGA转接头,分辨率:1360×768@60Hz,1400×1050@60Hz,1280×720@60Hz,1024×768@60Hz, 1920×1080@60Hz
HDMI 输出板(DS-C10S-HO4T)接口及数量4 个 HDMI 接口 HDMI数字信号输出分辨率分辨率:1360×768@60Hz,1400×1050@60Hz,1280×720@60Hz,1024×768@60Hz, 1920×1080@60Hz,1920×1200@60Hz,3840×2160@30Hz
其他参数电源AC100~240V,50/60Hz(电压暂降测试中需要外接 UPS 电源) 内置双电源冗余功耗≤450W(满配)工作温度0℃-- 50 ℃工作湿度10%-90%无冷凝尺寸8U标准机箱,352 mm(深)× 354 mm(高)× 442.4 mm(宽)重量≤35KG(满配)
